1、概述
TCZ-MD5一体式防爆火焰检测器是根据气体放电的光电检测原理研制的。使用进口的日盲型光电传感器和进口高速响应芯片作为检测器的大脑，同时利用强大的数据库和****算法为支撑的控制软件，对火焰信号进行分析处理。采用火焰广谱窄波段信号采集方式、全频波分析、分段识别等****技术，能快速****的识别火焰。避免了传统探测器的易受干扰的弱点，提高了探测器的稳定性及持续使用性。达到快速****检测火情的目的。****了产品持续稳定****的工作，该检测器具有超强的抗干扰性能，不受日光、灯光等自然及人工光源的影响，
检测器可对外部设备提供继电器无源触点开关信号以及电流模拟信号（选装），可直接实现联动控制（如点火器、电磁阀等）。也可与任意厂家的火焰检测控制系统连接。
本检测器适用于各类工业燃烧系统的火焰检测和高危场所的火灾报警。特别是对气体、液体燃烧，固体明火及电弧、电火花等具有特别的检测能力。广泛应用于：各类窑炉、锅炉、放空火炬等工业燃烧设备中；同时也可用于油库、酒库、机库、化工场所、军事装备、液化气站、电站等高危场所的火灾监控。
2、主要技术指标
2.1 工作电源: DC24V
2.2 功 耗: 2W
2.3环境温度：-40℃～+80℃
2.4 相对湿度：45％～85％
2.5光谱响应：185～260nm
2.6 产品重量：小于1kg
2.7 响应时间：见火响应时间≤1s；熄火响应时间≤2s
2.8探测距离：检测距离：大于0.5m（标准烛光）
大于20m（0.09平方米汽油或正庚烷标准火焰）
2.9输 出：一组继电器常开常闭无源触点，容量AC220V/5A
4～20mA模拟电流信号
2.10防护防爆等级：Exia dbⅡCT6 IP56

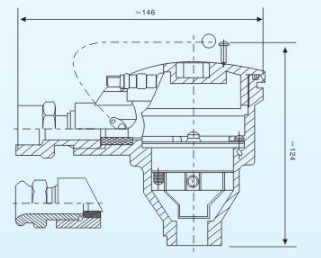

2.11外形尺寸图示：
2.12连接电缆：外径8mm RVVPX1.O
2.13安装接口尺寸：G1螺纹
3、安装和接线
3.1接线图示：

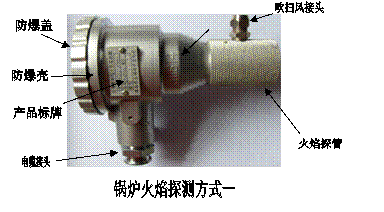

3.2检测器安装结构图示：
注：本检测器出厂时未开孔吹风孔，用户可根据需要开孔吹扫冷却风。 |
