1 概述
TC-DHQ-02变压点火器是用于燃气、燃油燃烧器的点火装置，具有输出能量大、点火****、工作稳定等特点。能点燃多种可燃气体、轻油、重油，广泛适用于锅炉和工业窑炉的电点火。
变压点火器初级接通交流220V时，次级即输出高压电流通过燃烧器的点火电极放电。将TC-DHQ-02变压点火器与控制器配套使用，可以实现程控点火。
2 主要技术参数
2.1 防护等级： IP65
2.2 工作电源： AC220V
2.3 功 耗： 200W
2.4 输出电压： ≥8000VAC
2.5 输出电流: ≥20mA
2.6 放电间隙： 3～5mm
2.7 放电频率： ≤50Hz
2.8 环境温度：－20℃～50℃
2.9 外形尺寸： 110mm×85mm×68mm
2.10 整机重量： 1.9kg
2.11 点火电极型号：DJ系列（电极长度可按用户要求设计）
3 安装和接线
3.1 变压点火器的安装

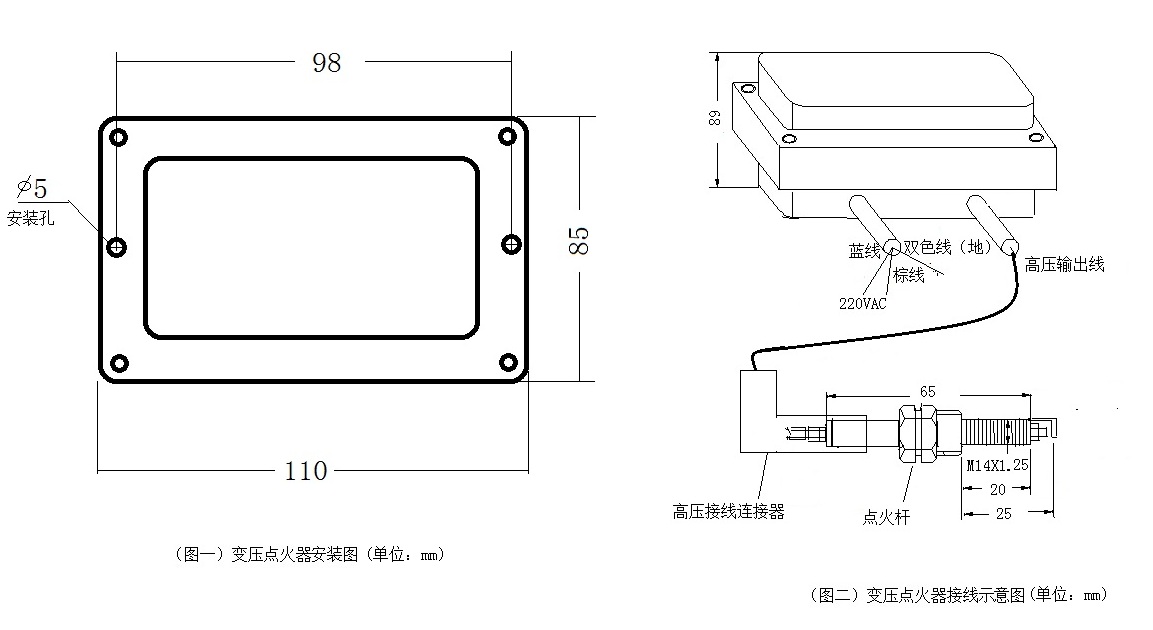

采用**地安装方式，用两颗M5的螺栓将变压点火器固定在燃烧器附近的安装支架上即可，安装尺寸参照（图一）。
3.2 点火电极的安装
在燃烧器上选择一适当的位置，开孔并焊接一带M14×1.25内螺纹的连接管，并将点火电极旋接在连接管上。
3.3 接线
将兰线和棕线分别接220VAC电源的相线和零线，双色线接地(燃烧器金属壳)。然后将变压点火器的高压输出电缆与点火电极连接。接线方式按照（图二）。
4 注意事项
4.1 变压点火器双色线必须****接地。
4.2 为了不干扰其它设备正常工作，变压点火器的高压电缆****不与其它设备的信号线同穿在一根管道内，而应单独穿管或走线。
4.3 点火电极对地必须****绝缘,不能接地短路，否则会烧坏设备。
4.4 点火电极如果不能正常工作，不可带电检查维修，以免遭受高压电击。
5 维护和保养
由于燃烧是一种剧烈的化学反应，长期使用会使点火电极受到污染和高温腐蚀，为****电极能正常工作，必须定期擦拭点火头以使点火电极能****发出电火花。点火电极在使用一段时间后，由于氧化会不断缩短，以致使点火头与燃烧器的间隙扩大，从而造成点火器不能正常点火，这时需要对电极的位置进行调节。如果发现点火电极松动，应立即将其牢固固定，否则会因点火电极与燃烧器接触短路烧毁设备。
|
