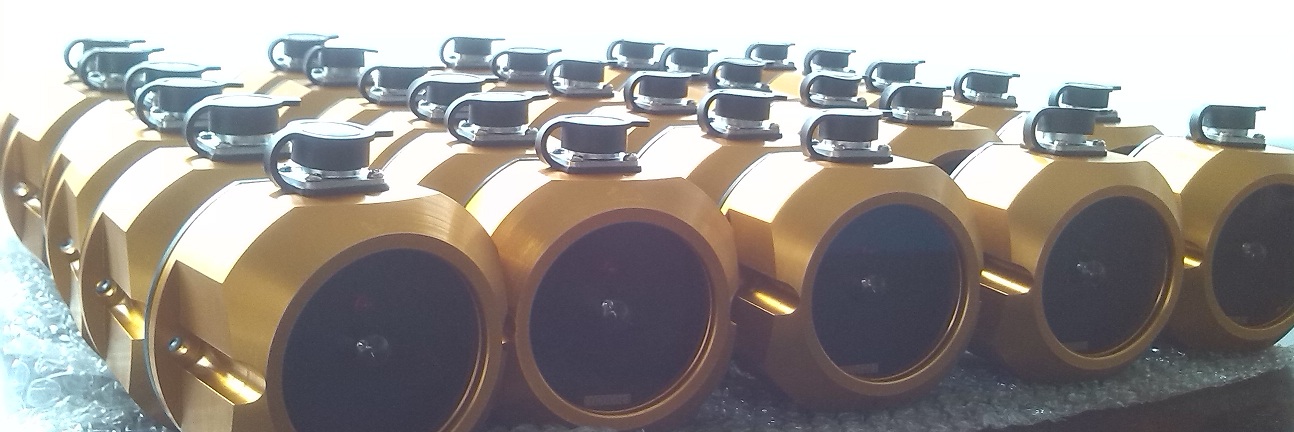

1、基本工作原理简述
TC-GFHZ-4500型紫外－红外复合探测器（以下简称复合探测器），结合了**新的紫外和红外检测技术，通过微处理器的分析、判断、处理采集的光谱信息，只有红外信号和紫外信号同时有效并满足火灾条件时，才输出报警信号。这两者的组合使得火焰探测器具有很强的抗误报警能力，能提供快速、****和****的火焰探测，实现早期****发现火情，****限度降低着火的危险。
该探测器具有很高的抗干扰性能。不受电弧焊、日光、灯光等辐射的干扰源、自然光及人工光源的影响。同时还具有检测灵敏度高、防误报警能力强、结构紧凑、抗振动冲击性能好等特点。
产品广泛应用于装甲车、坦克、舰艇、军火库、炸药和军需品的储存等军事装备和煤矿、石化生产、存储运输及电站、高铁供电线路火花检测等可能有火灾发生的高危险场所。
2.主要技术参数
2.1 技术参数
l 光谱范围：UV 0.185-0.260微米 IR峰值4.3±0.1微米。
l 视角范围：不小于 90度。
l 见火响应时间：
典型响应时间： < 5毫秒 @1.2m汽油火
l 灵敏度：
1英尺×1英尺汽油火，8m远处响应。
l 火警输出：
电平信号，平时：≥5V，火警时：≤2.5V
l 具有良好的抗干扰能力，受下述辐射源照射时不输出电信号，：
Ø 直射或反射的太阳光；
Ø 在300mm距离以外点燃火柴；
Ø 在300mm距离以外车内部的10W白灯和红灯；
Ø 在400mm距离以外80W有车前白灯和红灯；
Ø 在600mm距离以外的60A电弧；
Ø 在300mm距离以外照相机闪光灯；
Ø 在550mm距离以外的450W热风机；
Ø 在600mm距离以外200W红外聚光灯。
2.2机械技术参数
l 壳体材料：铝
l 表面处理：进行化学薄膜处理- 环氧粉墨涂层
l 外形尺寸：Φ100*55
l 质量 ： 不大于750ｇ
2.3 电气技术参数
l 电源电压范围：18-28VDC
额定电源电压：24VDC
****电源电流：120mA
l 输出：
电平信号（可根据用户要求设计）；
输出火警指示灯（LED）： 红灯
2.4 应用环境条件
工作温度： -20℃～85℃。
存储温度： -45℃～85℃。
湿度等级： 10至90%RH, 无凝结
3 外形尺寸与接口
1）探测器外形尺寸（图1）
未注公差：GB/T 1804-m
| 图1 探测器外形尺寸图
2）接口接线
光学探测器的接线图见图2。
接线示意图
1——电源
2——地
3、4——火警输出信号(3、4已短接）
图2 光学探测器接线图 |
